Avance hasta la fecha

En las siguientes imagenes se podrá apreciar una molificación casi general del elevador tipo tijeras, ya que el la la barra roscada era muy delgada y se doblo en la mitad debido a la presión que se ejercía en el elevador, en la se sustituyó esa parte y la guia se uso un tubo de aluminio que es mas fuerte, se usaron resortes para aplicar tensión y aliviar la carga del motor al momento de que el elevador subiera. Al ir subiendo y bajando el elevador generaba mucho ruido y de por si fallas de aislamiento del motor, en las pruebas el engranaje que iba pegado al eje se le rompio un diente y poreso se decidio hacer el cambio, al final se podrá apreciar los dos videos de pruebas de las dos versiones del elevador, sin mas nada que agregar (por ahora) los dejo con las imagenes de la molificación.

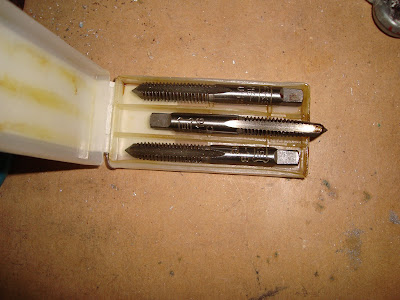

se tuvo que comprar una broca para realizar la rosca de la nueva barra

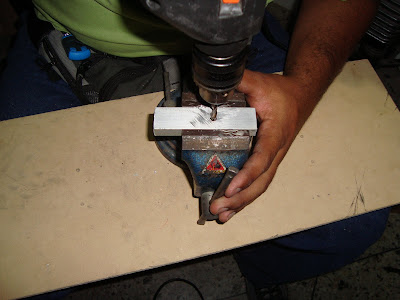

realizando la rosca en el tubo

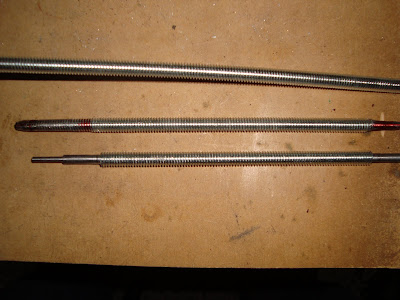

de arriba hascia abajo,
1- Barra roscada sin modificacion
2- barra roscada picada a la medida e intentando ajustarla manuelmente
3- se decidio por llevarlo a un tornero para un mejor acabado y que quedará mejor centrada

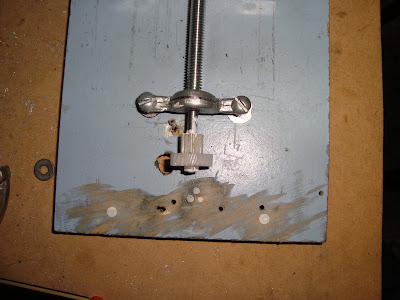

la barra roscada montado en su guia y con la respectiva guia del elevador

se compró una ventana tipo macuto, para aprovechar las platinas y la U que trae para armar el elevador

se poicaron y redondearon las platinas

el elevador casi listo

con el engranaje montado

guia del elevador

el elevador casi culminado

reduciendo el tamaño de la guia para que entre en la U

viendo que entre justo la guia por el riel.

Elvador tijera anterior ahi pueden escuchar el ruido que está generando al subir y bajar y entre otros problemas que ocurría.





En este video se aprecia la nueva forma del elevador, es mas silenciosa y trabaja perfectamente

Solo lo que falta es pintar y colocarle los topes electricos y porsupuesto automatizarlo. Eso será el proximo paso :D...
