Calibracion del Sensor de Humedad HS1101

Aqui esta imagenes de la calibracion del sensor de Humedad realizado en una casa de venta y reparacion electronica, ya que no dispongo de un Osciloscopio ni un medidor de frecuencia.

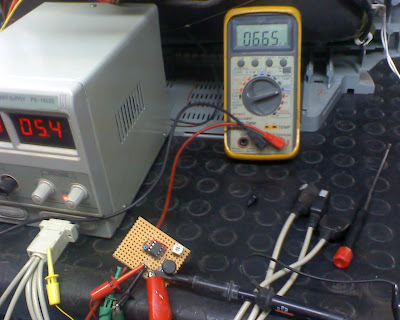

La temperatura ambiente del taller era de 25 C, y el fabricante dice que para esa temperatura deberia de haber un 55% de humedad que equivaldria a 6660 Hz. y si ven la imagen se vera el valor de la Frecuencia, y en el osciloscopio la onda resultante del circuito.


Calibracion de la frecuencia montado en el protoboard para la realizacion de pruebas

Onda Generada por el Sensor



Calibracion del Sensor ya montado en la vaquelita


Si observan el video "Prueba de Medicion No1" veran que la calibracion fue un exito.

10 comentarios:

  1. Mucha gracias por compartir tu experiencia, es de mucha utilidad para mi proyecto de incubación artificial.

    ResponderEliminar
  2. De nada, cualquier duda estamos a la orden.

    ResponderEliminar
  3. Buenas tardes
    Ojala el tema aun siga viigente.
    Lo que pasa es que estoy construyendo un medidor de humedad usando el sensor de humedad relativa HS1101 del cual se que me arroja como salidda una frecuencia que es la que tengo que relacionar con la humedad, para el ingreso de esta informacion a la PC estoy usando una placa Arduino.

    Quisiera alguna informacion sobre esto pues todavia ando un poco perdido al respecto.

    De ante mano muchas gracias por la rspuesta

    ResponderEliminar
  4. buenas tardes hector,

    El tema siempre estara vigente...

    para eso hice el blog, compartiendo mi experiencia y asi poder ayudar a los demas

    se mas especifico, en que necesitas informacion?

    para ver como te puedo orientar...

    ResponderEliminar
  5. ola disculpa estoy haciendo un proyecto y utiliso el sensor de humedad hs1101 pero no se como hacerle para mandarlo a una pantalla lcd de 16x2 la pregunta es necesito de mas cosas para poder mandarlo ala pantalla

    apresiaria mucho que me pudieras ayudar de ante mano gracias

    ResponderEliminar
  6. Hola, Luis tienes que ser mas especifico, porque cada micro controlador tiene su manera de comunicarse con un LCD, en Google sale varios ejemplos busca como realizar las conexiones que necesitas con tu respectivo micro y el tipo de LCD que necesitas

    ResponderEliminar
    Respuestas
    1. lo queria hacer por medio de un arduino uno no se si me pudieras ayudar con eso

      Eliminar
    2. yo no he trabajado con Arduino, pero en este enlace encontraras muchas formas para comunicarlo, solo tienes que mandar el resultado de la variable al LCD

      http://bit.ly/PxOTwC

      Eliminar
  7. yo no he trabajado con Arduino, pero en este enlace encontraras muchas formas para comunicarlo, solo tienes que mandar el resultado de la variable al LCD

    http://bit.ly/PxOTwC

    ResponderEliminar
  8. Buenas noches amigo, oye necesito ayuda con la calibración de este sensor, estoy haciendo un proyecto para de una incubadora, pero realmente los datos que me arroja la salida del 555 son imprecisas, por ejemplo estoy en un lugar caluroso y normalmente la humedad es alta, mido por frecuencia y por voltaje de salida pero no son concluyentes los datos, el 555 que estoy usando es el NE555 de Texas, las resistencias que uso son de 909k, 576k, y 49.9k, creo que el problema esta en las resistencias, o en la alimentacion, estoy alimentando con 6 volt corriente continua, lo único que si estoy seguro es que varia de acuerdo a la humedad porque lmcoloco un evaporador y varia, pero los datos no corresponden a la tabla por ejemplo, me da lecturas de 5,59 KHz, que esta fuera del rango de la tabla del fabricante y a esa frecuencia me arroja 1,3 volt, que también esta fuera del rango de la tabla de respuesta del fabricante, si puedes darme un consejo o ayuda te lo agradecería enormemente...
